- Производитель: INA
- Код Товара: MLFI20-ZR-ina
Цена и наличие по запросу
каретка с внутренним приводом
Зубчатый ремень
допустимое рабочее усилие зубчатого ремня
макс. приводной момент
Масса зубчатого ремня
Подача (мм/оборот)
Момент инерции обоих зубчатых колес
При смазывании всегда добавлять смазку в обе смазочные точки одной стороны!
Внимание: Крепление привода рассчитано на общую массу (двигатель, муфта сцепления и редуктор) не более 1 кг, для случая, когда ось ускоряется сама.
При более высокой массе просьба обращаться с запросом
Зубчатый ремень
допустимое рабочее усилие зубчатого ремня
макс. приводной момент
Масса зубчатого ремня
Подача (мм/оборот)
Момент инерции обоих зубчатых колес
При смазывании всегда добавлять смазку в обе смазочные точки одной стороны!
Внимание: Крепление привода рассчитано на общую массу (двигатель, муфта сцепления и редуктор) не более 1 кг, для случая, когда ось ускоряется сама.
При более высокой массе просьба обращаться с запросом

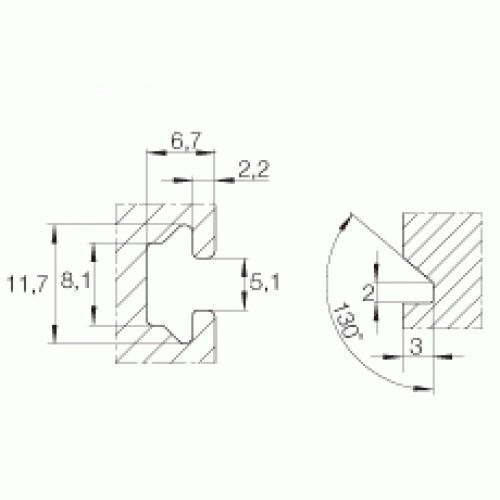

Размеры и характеристики |
|
| H | 45 мм |
| L | 110 мм |
| H1 | 18,8 мм |
| H4 | 15 мм |
| H5 | 35,5 мм |

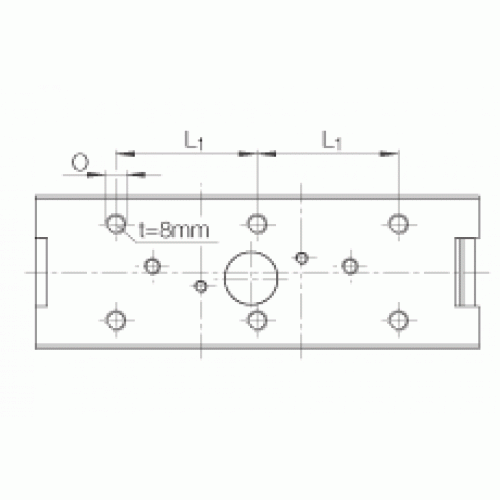

| L1 | 35 мм |
| O (DIN 3771) | M5 |
| Y | 4,5 мм |
| H3 | 4 мм |
| L4 | 78 мм |
| D1 | 25 мм |
| B1 | 24 мм |
| ly | 11,96 cm^4 |
| lz | 7,7 cm^4 |
| T | 3 мм |
| T1 (Допуск: +/-0,1) | 5 мм |
| H6 | 37 мм |
| L6 | 69 мм |
| L5 | 40 мм |
| O1 | M5x8 |
| mLaw (Масса каретки) | 0,2 кг |
| mtot (Масса:(L tot - 64) x 0,02 + 13,4) | (Ltot - 110) x 0,0017 + 0,9 кг |
| B7 | 40 мм |
| B8 (Допуск: P9) | 48 мм |
| B9 | 8 мм |
| M0x per | 2,35 Н·м |
| M0y per | 10,7 Н·м |
| M0z per | 3,9 Н·м |
| X | 41 мм |
| Fy per | 120 Н |
| F0y per | 190 Н |
| Fz per | 290 Н |
| F0z per | 290 Н |

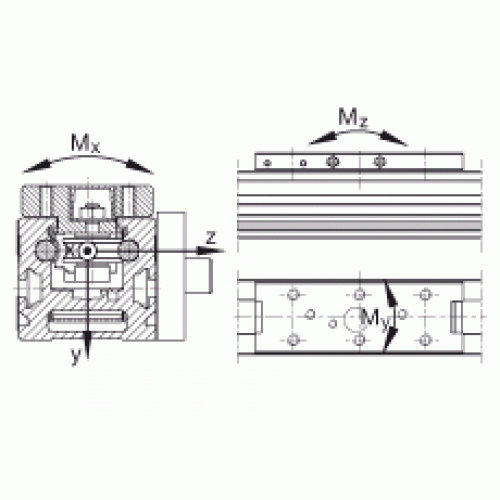

| Mx per | 1,45 Н·м |
| My per | 7 Н·м |
| Mz per | 3,35 Н·м |
| B10 | 56 мм |
| J | 52 мм |
| J1 | 27 мм |
| X1 | 44 мм |
| B (Ширина) | 38 мм |
