- Производитель: INA
- Код Товара: MLF52145-ZR-ina
Цена и наличие по запросу

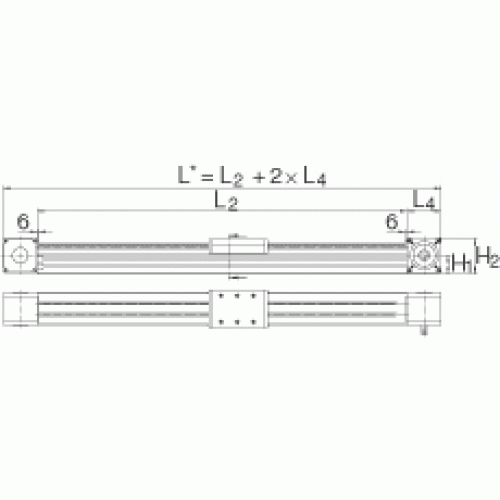

L2 = полный ход + L + 12
L tot = полный ход + L + 2 x L4 + 12
полный ход = полезный ход + 2 x S
ВНИМАНИЕ: Припуск S определяет зону безопасности, выбранную согласно случаю применения, и должен составлять не менее 85 мм;
полный ход в мм.
Макс. длина направляющего рельса L2 = 8000 мм
Зубчатый ремень
допустимое рабочее усилие зубчатого ремня
макс. приводной момент
Масса зубчатого ремня
Подача (мм/оборот)
Момент инерции обоих зубчатых коле

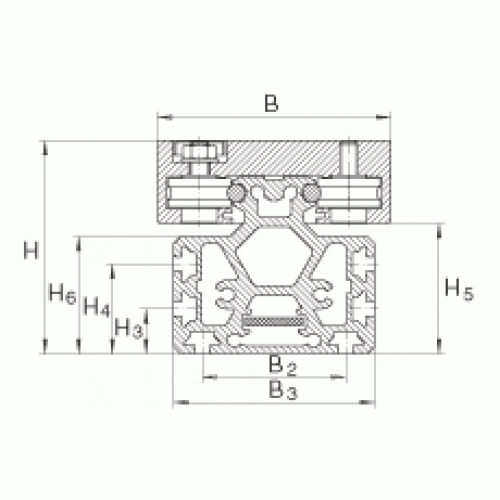

Размеры и характеристики |
|
| H | 125 мм |
| L | 245 мм |
| H1 | 60,5 мм |
| H4 | 50 мм |
| H5 | 71,2 мм |

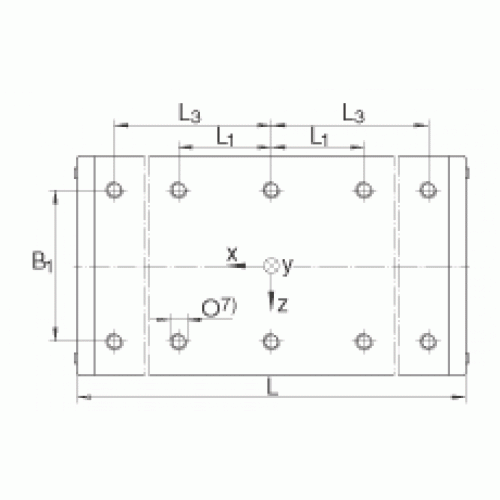

| L1 | 80 мм |
| O (DIN 3771) | M10 |
| H3 | 25 мм |
| L4 | 115,5 мм |

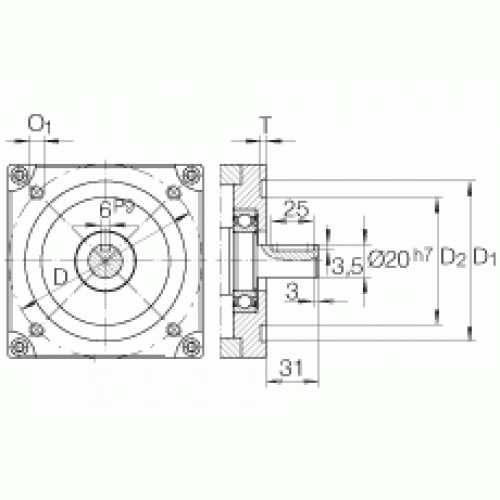

| D (Наружный диаметр подшипника) | 115 мм |
| D1 | 95 мм |
| D2 | 76 мм |
| B1 | 105 мм |
| H2 | 117,7 мм |
| ly | 386 cm^4 |
| lz | 301 cm^4 |
| T | 4 мм |
| B2 (Размер B2 на диаметре Fw) | 80 мм |
| B3 | 112 мм |
| H6 | 65,4 мм |
| L5 | 19 мм |
| O1 | M8 |
| mLaw (Масса каретки) | 3,2 кг |
| mtot (Масса:(L tot - 64) x 0,02 + 13,4) | (Ltot - 231) x 0,0128 + 10,8 кг |
| M0x per | 84 Н·м |
| M0y per | 236 Н·м |
| M0z per | 210 Н·м |
| Fy per | 2400 Н |
| F0y per | 4000 Н |
| Fz per | 4500 Н |
| F0z per | 4500 Н |

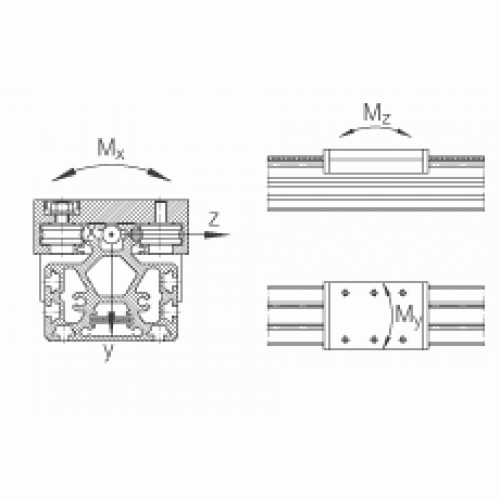

| Mx per | 51 Н·м |
| My per | 236 Н·м |
| Mz per | 126 Н·м |
| B (Ширина) | 145 мм |
