- Производитель: INA
- Код Товара: MTKUSE25-ZR-ina
Цена и наличие по запросу
с приводом зубчатым ремнем; каретка с шестью рядами шариков
Для полного хода, меньшего или равного 180 мм, будет
L2 = L = 200 мм.
Для полного хода более 180 мм будет
L2 = (полный ход + 420) / 3
L tot = L2 + 8
полный ход = полезный ход + 2 x S
Припуск S определяет зону безопасности, выбранную согласно случаю применения, и должен составлять не менее 40 мм; полный ход в мм.
L3 max = полный ход / 6
L4 max = полный ход / 3
Зубчатая рейка Зубчатый ремень
допустимое рабочее усилие зубчатого ремня
макс. приводной момент
Подача (мм/оборот)
Моменты инерции массы
Зубчатое колес
Для полного хода, меньшего или равного 180 мм, будет
L2 = L = 200 мм.
Для полного хода более 180 мм будет
L2 = (полный ход + 420) / 3
L tot = L2 + 8
полный ход = полезный ход + 2 x S
Припуск S определяет зону безопасности, выбранную согласно случаю применения, и должен составлять не менее 40 мм; полный ход в мм.
L3 max = полный ход / 6
L4 max = полный ход / 3
Зубчатая рейка Зубчатый ремень
допустимое рабочее усилие зубчатого ремня
макс. приводной момент
Подача (мм/оборот)
Моменты инерции массы
Зубчатое колес

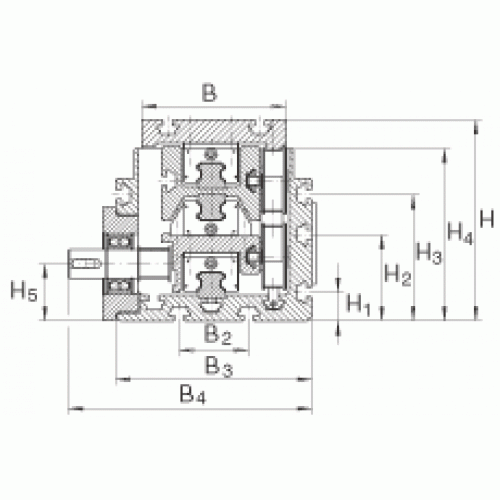

Размеры и характеристики |
|
| H | 175 мм |
| L | 200 мм |
| H1 | 25 мм |
| H4 | 150 мм |
| H5 | 50 мм |
| H3 | 110 мм |
| B1 | 80 мм |
| H2 | 75 мм |
| B2 (Размер B2 на диаметре Fw) | 60 мм |
| B3 | 170 мм |
| H6 | 150 мм |
| B4 | 211,5 мм |
| mtot (Масса:(L tot - 64) x 0,02 + 13,4) | Ltot x 0,053 + 3,7 кг |
| H7 | 95,5 мм |
| B (Ширина) | 125 мм |
