- Производитель: INA
- Код Товара: MPLF52-ZR-ina
Цена и наличие по запросу
L2 = полный ход + 385
L tot = полный ход + 408
Припуск S определяет зону безопасности, выбранную согласно случаю применения, и должен составлять не менее 85 мм; полный ход в мм.
Зубчатый ремень
допустимое рабочее усилие зубчатого ремня
макс. приводной момент
Масса зубчатого ремня
Подача (мм/оборот)
Момент инерции плоского зубчатого колеса и обводных ролико

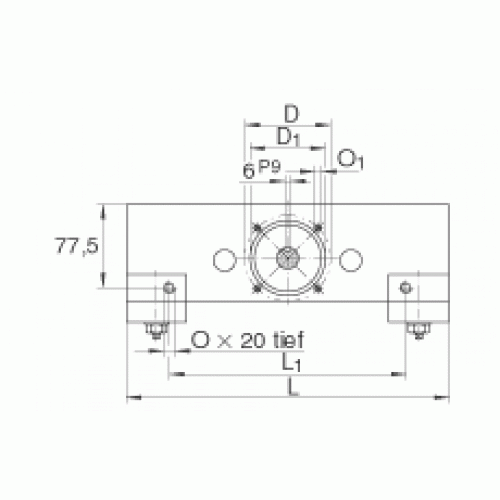

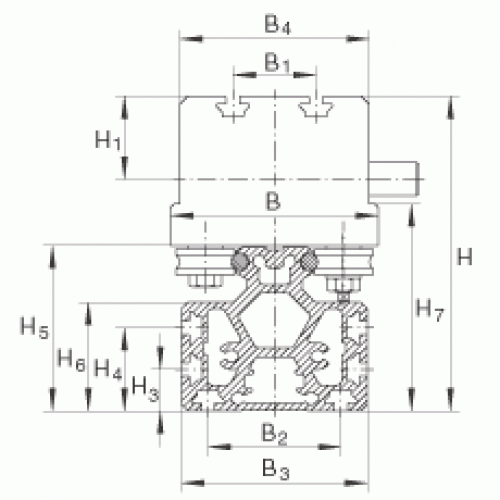

Размеры и характеристики |
|
| H | 189,5 мм |
| L | 300 мм |
| H1 | 50 мм |
| H4 | 50 мм |
| H5 | 99,5 мм |
| L1 | 220 мм |
| O (DIN 3771) | M10 |
| H3 | 25 мм |
| L4 | 19 мм |
| D (Наружный диаметр подшипника) | 80 мм |
| D1 | 70 мм |
| L3 | 70 мм |
| B1 | 50 мм |
| ly | 386 cm^4 |
| lz | 301 cm^4 |
| B2 (Размер B2 на диаметре Fw) | 80 мм |
| B3 | 112 мм |
| H6 | 65,4 мм |
| L6 | 4 мм |
| L5 | 15 мм |
| B4 | 114 мм |
| O1 | M6 |
| mtot (Масса:(L tot - 64) x 0,02 + 13,4) | Ltot x 0,0122 + 5,3 кг |
| H7 | 124,5 мм |
| M0x per | 52 Н·м |
| M0y per | 152 Н·м |
| M0z per | 152 Н·м |
| Mx per | 33 Н·м |
| My per | 152 Н·м |
| Mz per | 91 Н·м |
| B (Ширина) | 125 мм |
