- Производитель: INA
- Код Товара: MLFI25056-500-ZR-ina
Цена и наличие по запросу
каретка с внутренним приводом
L2 = полный ход + L + 2 x L4
L tot = полный ход + L + 2 x L4 + 5
полный ход = полезный ход + 2 x S
ВНИМАНИЕ: Припуск S определяет зону безопасности, выбранную согласно случаю применения, и должен составлять не менее 40 мм;
Полный ход в мм.
Макс. длина профиля 4000 мм, более длинные профили – по запросу.
Зубчатый ремень
допустимое рабочее усилие зубчатого ремня
макс. приводной момент
Масса зубчатого ремня
Подача (мм/оборот)
Момент инерции обоих зубчатых коле
L2 = полный ход + L + 2 x L4
L tot = полный ход + L + 2 x L4 + 5
полный ход = полезный ход + 2 x S
ВНИМАНИЕ: Припуск S определяет зону безопасности, выбранную согласно случаю применения, и должен составлять не менее 40 мм;
Полный ход в мм.
Макс. длина профиля 4000 мм, более длинные профили – по запросу.
Зубчатый ремень
допустимое рабочее усилие зубчатого ремня
макс. приводной момент
Масса зубчатого ремня
Подача (мм/оборот)
Момент инерции обоих зубчатых коле

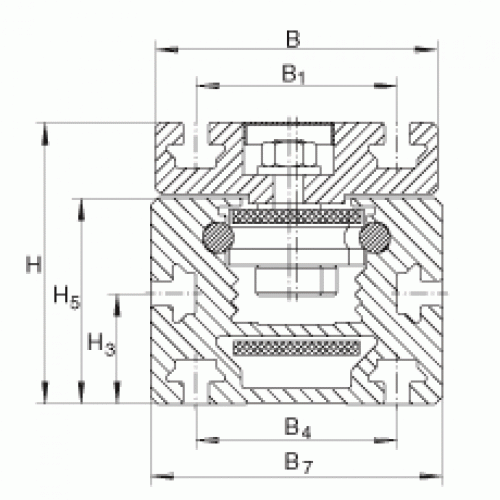

Размеры и характеристики |
|
| H | 56 мм |
| L | 500 мм |
| H1 | 24,2 мм |
| H5 | 41 мм |
| O (DIN 3771) | M5 |
| Y | 11,5 мм |
| H3 | 22 мм |
| L4 | 65 мм |
| L3 | 58 мм |
| B1 | 40 мм |
| ly | 46 cm^4 |
| lz | 17 cm^4 |
| H6 | 23 мм |
| L5 | 37,5 мм |
| B4 | 40 мм |
| mLaw (Масса каретки) | 1,65 кг |
| mtot (Масса:(L tot - 64) x 0,02 + 13,4) | (Ltot - 130) x 0,0034 + 2 кг |
| H7 | 11,5 мм |
| B7 | 58 мм |
| B8 (Допуск: P9) | 4 мм |

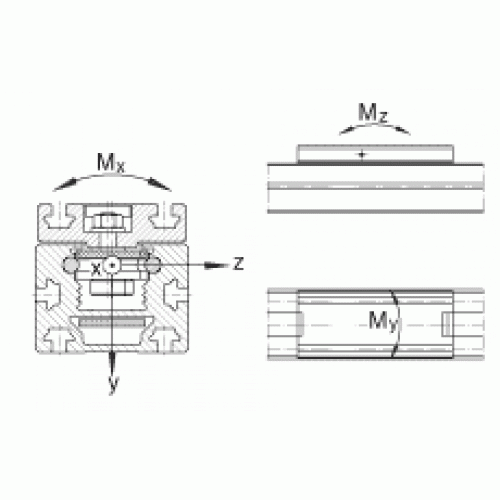

| M0x per | 14,9 Н·м |
| M0y per | 192,5 Н·м |
| M0z per | 75 Н·м |
| Fy per | 850 Н |
| F0y per | 1400 Н |
| Fz per | 1000 Н |
| F0z per | 1000 Н |
| X1 | 55 |
| B (Ширина) | 56 мм |
