- Производитель: INA
- Код Товара: MLFI200-3ZR-ina
Цена и наличие по запросу
каретка с внутренним приводом, с тремя зубчатыми ремнями
Зубчатый ремень
допустимое рабочее усилие зубчатого ремня
макс. приводной момент
Масса зубчатого ремня
Подача (мм/оборот)
Момент инерции обоих зубчатых коле
Зубчатый ремень
допустимое рабочее усилие зубчатого ремня
макс. приводной момент
Масса зубчатого ремня
Подача (мм/оборот)
Момент инерции обоих зубчатых коле

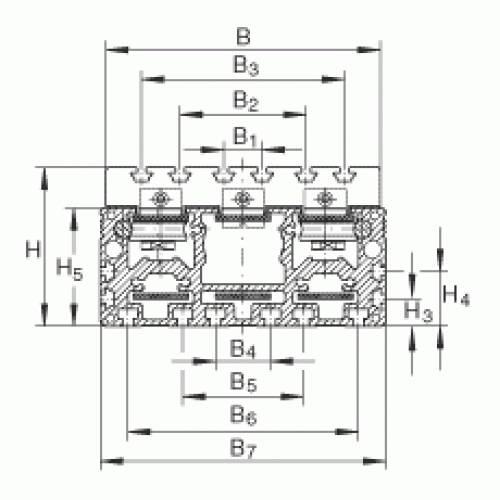

Размеры и характеристики |
|
| H | 145 мм |
| L | 365 мм |
| H1 | 63 мм |
| H4 | 108 мм |
| H5 | 50 мм |
| L1 | 405 мм |
| O (DIN 3771) | M8 |
| Y | 28 мм |
| H3 | 25 мм |
| L4 | 115,5 мм |
| D (Наружный диаметр подшипника) | 115 мм |
| B1 | 35 мм |
| H2 | 120,5 мм |
| ly | 7069 cm^4 |
| lz | 899 cm^4 |
| B2 (Размер B2 на диаметре Fw) | 115 мм |
| B3 | 185 мм |
| L6 | 78 мм |
| L5 | 57,75 мм |
| B4 | 50 мм |
| mLaw (Масса каретки) | 13,3 кг |
| mtot (Масса:(L tot - 64) x 0,02 + 13,4) | (Ltot - 231) x 0,0300 + 29,2 кг |
| L8 | 209 мм |
| B5 | 110 мм |
| B6 | 210 мм |
| B7 | 260 мм |
| B8 (Допуск: P9) | 10 мм |
| B9 | 263 мм |
| D3 | 36,5 мм |

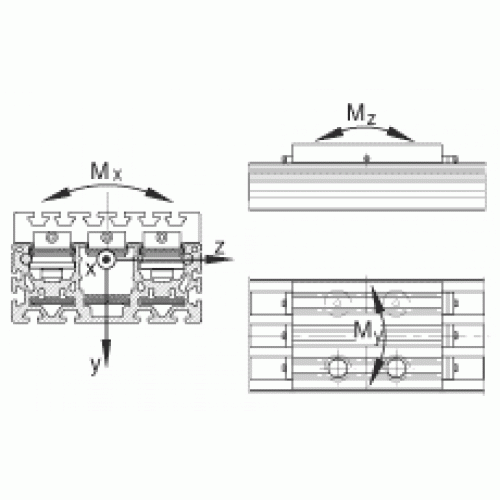

| M0x per | 750 Н·м |
| M0y per | 1100 Н·м |
| M0z per | 788 Н·м |
| X | 182,5 мм |
| Fy per | 4800 Н |
| F0y per | 8000 Н |
| Fz per | 10000 Н |
| F0z per | 10000 Н |
| B (Ширина) | 250 мм |
