- Производитель: INA
- Код Товара: LFS52-OV-300/180-VBS-ina
Цена и наличие по запросу
дуговые сегменты сплошного профиля; возможно коррозионностойкое исполнение
Внимание:
Если требуется сочетание дуговых сегментов с прямолинейными рельсами, их всегда следует заказывать как комплект!
Замкнутые овалы можно заказать только как единый комплект.
Комплект состоит из двух дуговых сегментов LFSR по 180° и двух прямолинейных направляющих рельсов LFS или четырех дуговых направляющих рельсов LFSR по 90° и четырех прямолинейных направляющих рельсов
Внимание:
Если требуется сочетание дуговых сегментов с прямолинейными рельсами, их всегда следует заказывать как комплект!
Замкнутые овалы можно заказать только как единый комплект.
Комплект состоит из двух дуговых сегментов LFSR по 180° и двух прямолинейных направляющих рельсов LFS или четырех дуговых направляющих рельсов LFSR по 90° и четырех прямолинейных направляющих рельсов

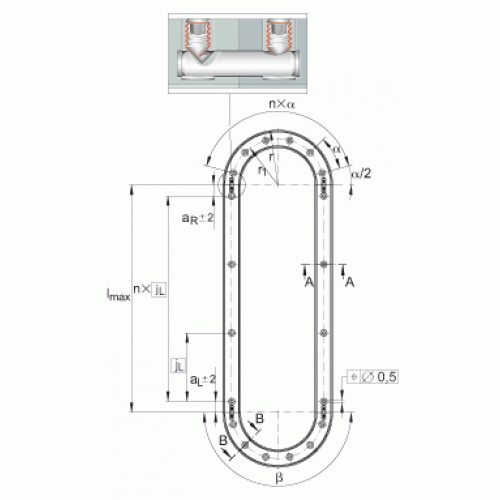

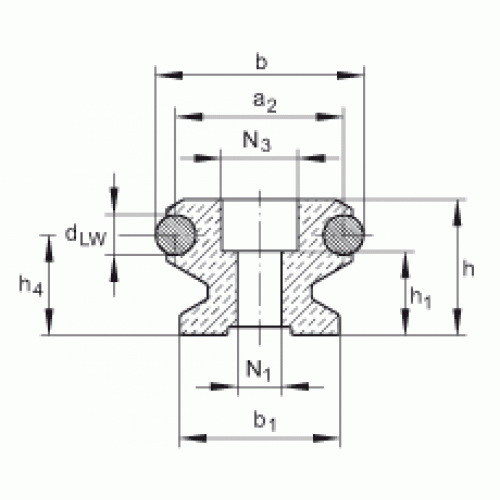

Размеры и характеристики |
|
| M (вес) | Направляющие рельсы |
| aL max | 235 мм |
| aL min | 41 мм |
| aR max | 235 мм |
| aR min | 41 мм |
| b (Допуск: -0,005 / -0,035) | 52 мм |
| h | 34 мм |
| h1 (Допуск: +/-0,5) | 21 мм |
| jL | 250 мм |
| lmax | 8000 мм |
| N3 | 19 мм |
| b1 | 40 мм |
| h4 | 25 мм |
| x | 8 |
| Тип | Направляющие рельсы |
| a2 | 42 мм |
| dLW | 10 мм |
| N1 | 11 мм |
| R | 300 мм |
| r1 | 274 мм |
| β | 180 ° |
| α | 22,5 ° |
| α123 | 22,5 ° |
| α234 | 22,5 ° |
| α | 22,5 ° |
| α | 22,5 ° |
| α | 22,5 ° |
| α | 22,5 ° |
| β | 180 ° |
| β | 180 ° |
| β | 180 ° |
| β | 180 ° |
| β | 180 ° |
| β | 180 ° |
