- Производитель: INA
- Код Товара: GIKSL20-PS-ina
|
|
|
Допуск отверстия: H7 (среднее арифметическое значение) Допуск: +0,021/0 |
|
|
|
|
|
|
|
|
|
радиальный зазор | |
|
|
|
Допуск: 0/-0,12 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Координаты монтажных фасок |
|
|
|
|
|
|
|
|
|
|
Вес |
|
|
|
динамическая грузоподъемность, радиальная |
|
|
|
статическая грузоподъемность, радиальная грузоподъемность головки |

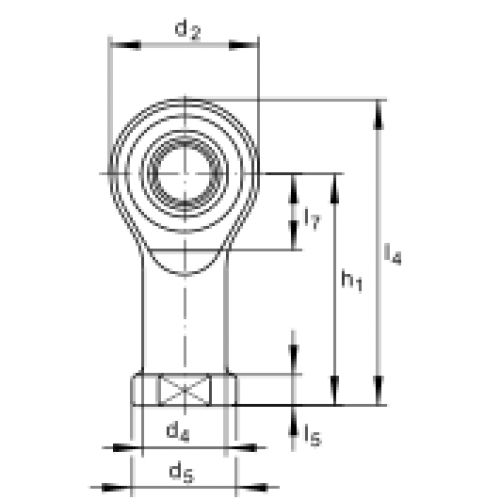

Размеры и характеристики |
|
| M (вес) | Шарнирные головки |
| r1s min | 0,3 мм |
| H1 | 77 мм |
| d1 | 24,3 мм |
| D (Наружный диаметр подшипника) | 40 мм |
| l4 | 102,5 мм |
| d (Внутренний диаметр подшипника) | 20 мм |
| d3 | M20x1,5 |
| dk | 34,9 мм |
| Тип | Шарнирные головки |
| α | 15 ° |
| M | 0,38 кг |
| Cr | 57000 Н |
| C0r | 22800 Н |
| c1 | 18 мм |
| D2 max | 51 мм |
| d4 | 27,5 мм |
| d5 | 34 мм |
| w | 30 мм |
| l5 | 10 мм |
| l3 min | 30 мм |
| l7 min | 25 мм |
| B (Ширина) | 25 мм |
