Системы контроля PRO-CHECK-8CHEXP INA

онлайн-системы для виброконтроля посредством селективной фильтрации частот с максимум 16 каналами

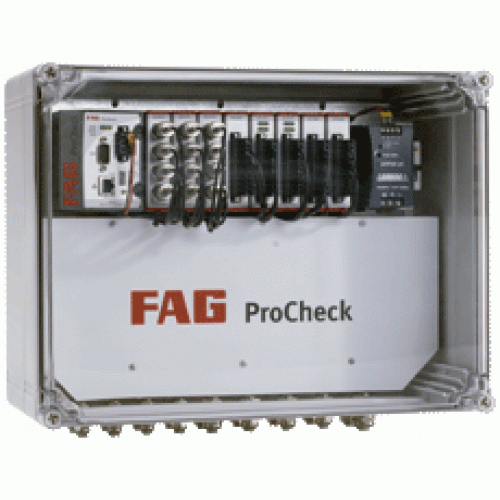

FAG ProCheck с 8 каналами датчиков и соединительной пластиной
Каналы IEPE
аналоговые входы
аналоговые токовые выходы
релейные выходы
Параллельное измерение:
2 канала (исходный сигнал или огибающая)
Датчики ускорения IEPE
диапазон измерений
Питание датчиков:
2/4 мА (напрямую/мультиплексор) при 24 В
Аналоговые измерения, функции измерений:
сигнал времени, спектр, огибающая, ускорение колебаний (среднеквадратичная амплитуда), скорость колебаний (среднеквадратичная амплитуда), траектория колебаний (среднеквадратичная амплитуда)
Аналоговые измерения, параметры в диапазоне времени:
среднеквадратичная амплитуда, пиковая амплитуда, амплитуда "пик-пик", коэффициент пика нагрузки, постоянная составляющая
Аналоговые измерения, параметры в диапазоне частот:
ISO 10816, мощность демодулированного сигнала времени (LDZ) (широкополосный/селективный), среднеквадратичная амплитуда (широкополосный/селективный)
Обработка сигналов, число линий:
макс. 25600
Обработка сигналов, нижние частоты:
5, 10, 20, 50, 100, 200, 500 Гц / 1, 2, 5, 10, 20 кГц
Обработка сигналов, частота дискретизации
Обработка сигналов, динамика/разрешение:
120 дБ / 24 бит
Обработка сигналов, усреднение при быстром преобразовании Фурье:
среднеквадратичная амплитуда, удержание пика
Обработка сигналов, верхние частоты:
250, 750, 2000 Гц
Входы, входной диапазон
Входы, разрешение
Входы, макс. количество
Входы, частота дискретизации:
- аналоговый 50 Гц - 10 кГц
- цифровой 50 кГц
Выходы, релейные выходы:
макс. 8, приемник/источник, 60 В пост. тока/250 В перем. тока, 750 мА
Выходы, переключающие выходы
макс. 16, 6-30 В, источник, 750 мА (24 В)
Выходы, токовые выходы:
макс. 8, 16 битов, 0-20 или 4-20 мА
Оперативное запоминающее устройство
Устройство записи данных (флэш-диск)
Интерфейсы:
RS 232 (макс. битрейт 115 Кбит/с)
Ethernet 10/100 Мбит/с (IEEE 802.3)
Сертификат ATEX:
EEx nC IIC T4, VL класс I,
раздел 2 (только для аппаратных средств National Instruments)
Размеры с корпусом (Ш x В x Г):
400 x 300 x 190
Класс защиты:
IP 65 (в корпусе),
IP 40 (только для аппаратных средств National Instruments)
Рабочая температура:
от -40 °C до +70 °C (только для аппаратных средств National Instruments)
Электропитание, потребляемая мощность:
от 9 до 35 В, 17 Вт (только для аппаратных средств National Instruments)
от 18 до 30 В, макс. 48 Вт (в корпусе)
от 115 до 230 В, макс. 50 Вт (с блоком питания)
Программное обеспечение:
Administrator (обновление в Интернете)
Работа в ОС Windows XP
Доступно на следующих языках: немецкий, английски
