- Производитель: INA
- Код Товара: MLFI50086-B-ZR-ina
Цена и наличие по запросу
каретка с внутренним приводом
L2 = полный ход + L1 + 12
L tot = полный ход + L1 + 12 + 2 x L4
полный ход = полезный ход + 2 x S (мм)
ВНИМАНИЕ: Припуск S определяет зону безопасности и должен составлять не менее 85 мм!
Максимальная длина профиля 8000 мм.
Зубчатый ремень
допустимое рабочее усилие зубчатого ремня
макс. приводной момент
Масса зубчатого ремня
Подача (мм/оборот)
Момент инерции обоих зубчатых коле
L2 = полный ход + L1 + 12
L tot = полный ход + L1 + 12 + 2 x L4
полный ход = полезный ход + 2 x S (мм)
ВНИМАНИЕ: Припуск S определяет зону безопасности и должен составлять не менее 85 мм!
Максимальная длина профиля 8000 мм.
Зубчатый ремень
допустимое рабочее усилие зубчатого ремня
макс. приводной момент
Масса зубчатого ремня
Подача (мм/оборот)
Момент инерции обоих зубчатых коле

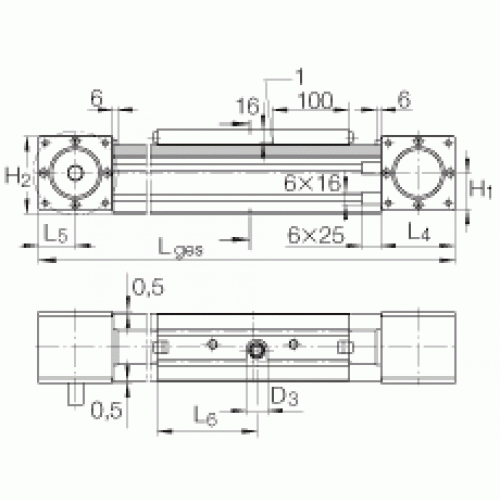

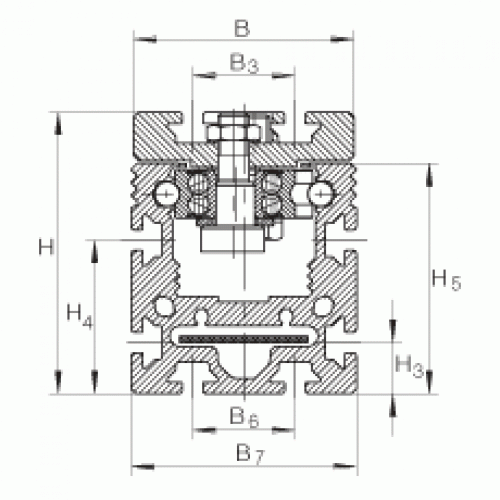

Размеры и характеристики |
|
| H | 110 мм |
| L | 250 мм |
| H1 | 53,4 мм |
| H4 | 60 мм |
| H5 | 90 мм |
| L1 | 260 мм |
| O (DIN 3771) | M6 |
| H3 | 20 мм |
| L4 | 97 мм |
| D (Наружный диаметр подшипника) | 110 мм |
| H2 | 101,4 мм |
| ly | 300 cm^4 |
| lz | 198 cm^4 |
| B3 | 40 мм |
| L6 | 129 мм |
| L5 | 48 мм |
| mLaw (Масса каретки) | 2 кг |
| mtot (Масса:(L tot - 64) x 0,02 + 13,4) | (Ltot - 194) x 0,0124 + 6 кг |
| B6 | 40 мм |
| B7 | 88 мм |
| B8 (Допуск: P9) | 6 мм |
| D3 | 28 мм |
| M0x per | 62 Н·м |
| M0y per | 150 Н·м |
| M0z per | 100 Н·м |
| Fy per | 1800 Н |
| F0y per | 2700 Н |
| Fz per | 3250 Н |
| F0z per | 3250 Н |
| B (Ширина) | 86 мм |
