- Производитель: INA
- Код Товара: MLFI140-3ZR-ina
Цена и наличие по запросу
каретка с внутренним приводом, с тремя зубчатыми ремнями
Зубчатый ремень
допустимое рабочее усилие зубчатого ремня
макс. приводной момент
Масса зубчатого ремня
Подача (мм/оборот)
Момент инерции обоих зубчатых коле
Зубчатый ремень
допустимое рабочее усилие зубчатого ремня
макс. приводной момент
Масса зубчатого ремня
Подача (мм/оборот)
Момент инерции обоих зубчатых коле

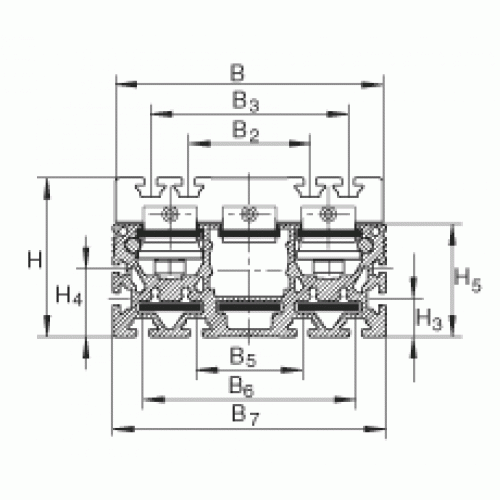

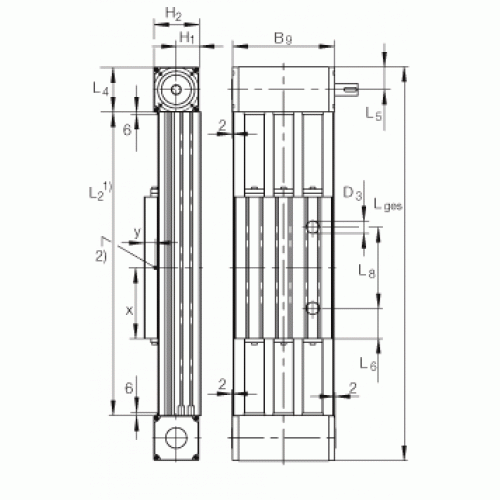

Размеры и характеристики |
|
| H | 105 мм |

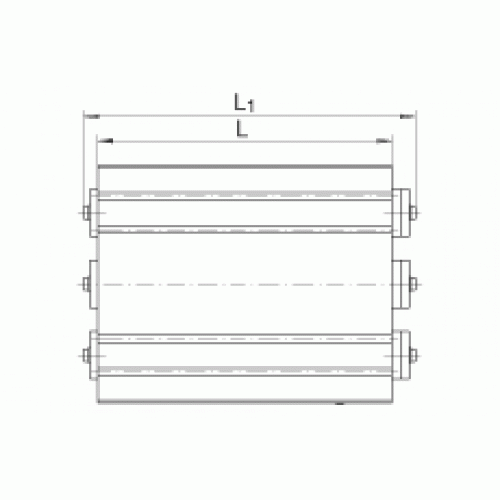

| L | 240 мм |
| H1 | 45,5 мм |
| H4 | 74,5 мм |
| H5 | 45 мм |
| L1 | 282 мм |
| O (DIN 3771) | M6 |
| Y | 24 мм |
| H3 | 25 мм |
| L4 | 80 мм |

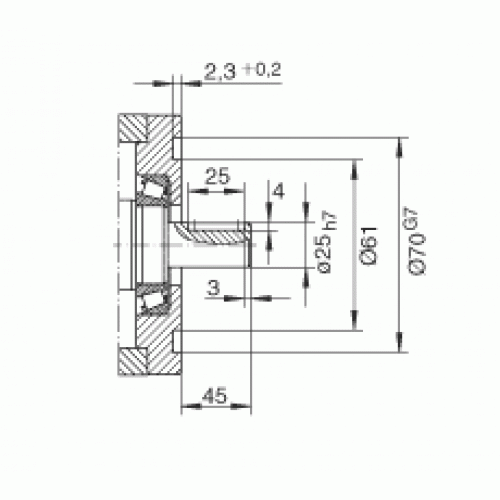

| D (Наружный диаметр подшипника) | 80 мм |
| H2 | 85,5 мм |
| ly | 1636 cm^4 |
| lz | 200 cm^4 |
| B2 (Размер B2 на диаметре Fw) | 80 мм |
| B3 | 130 мм |
| L6 | 73 мм |
| L5 | 40 мм |
| mLaw (Масса каретки) | 5,5 кг |
| mtot (Масса:(L tot - 64) x 0,02 + 13,4) | (Ltot - 160) x 0,0138 + 12,7 кг |
| L8 | 94 мм |
| B5 | 70 мм |
| B6 | 140 мм |
| B7 | 180 мм |
| B8 (Допуск: P9) | 8 мм |
| B9 | 195 мм |
| D3 | 30 мм |

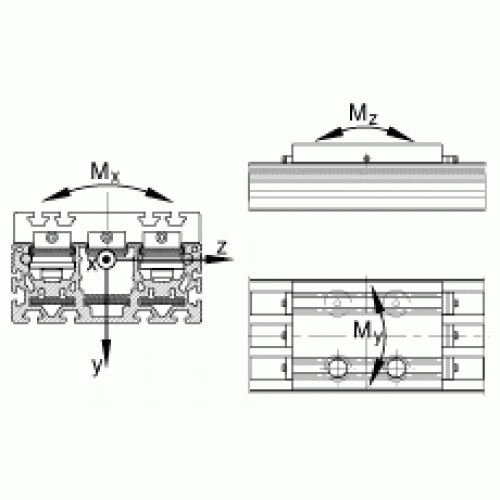

| M0x per | 320 Н·м |
| M0y per | 210 Н·м |
| M0z per | 180 Н·м |
| X | 120 мм |
| Fy per | 2400 Н |
| F0y per | 4000 Н |
| Fz per | 4500 Н |
| F0z per | 4500 Н |
| B (Ширина) | 176 мм |
