- Производитель: INA
- Код Товара: MKUE-25-KGT05-ina
Цена и наличие по запросу
Каретки с двумя рядами шариков
L2 = полный ход x 1,2 + L + 25
для исполнения без опоры ходового винта
L tot = полный ход x 1,2 + L + 89
L2 = полный ход x 1,23 + L + 25
для исполнения с опорой ходового винта
L tot = полный ход x 1,23 + L + 89
полный ход = полезный ход + 2 x S
Припуск S определяет зону безопасности, выбранную согласно случаю применения, и должен быть не менее шага P ходового винта. Полный ход в мм.
Максимальная длина цельного профиля L2 = 5300 мм.
Модули с полной величиной хода свыше 1200 мм могут быть оборудованы перемещаемыми опорами ходового винта (дополнительное обозначение SPU или 2SPU).
макс. допустимая нагрузка приводной цапф
L2 = полный ход x 1,2 + L + 25
для исполнения без опоры ходового винта
L tot = полный ход x 1,2 + L + 89
L2 = полный ход x 1,23 + L + 25
для исполнения с опорой ходового винта
L tot = полный ход x 1,23 + L + 89
полный ход = полезный ход + 2 x S
Припуск S определяет зону безопасности, выбранную согласно случаю применения, и должен быть не менее шага P ходового винта. Полный ход в мм.
Максимальная длина цельного профиля L2 = 5300 мм.
Модули с полной величиной хода свыше 1200 мм могут быть оборудованы перемещаемыми опорами ходового винта (дополнительное обозначение SPU или 2SPU).
макс. допустимая нагрузка приводной цапф

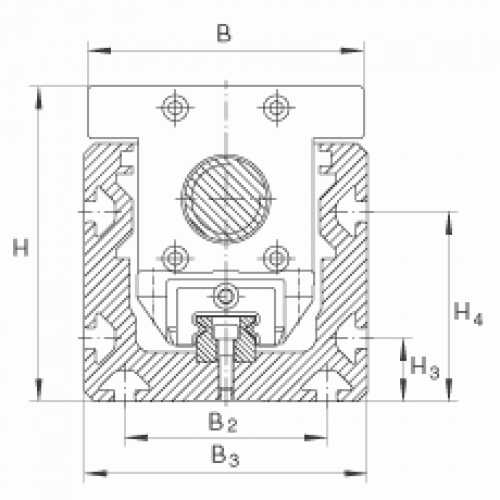

Размеры и характеристики |
|
| H | 125 мм |
| L | 200 мм |
| H1 | 80 мм |
| H4 | 75 мм |
| H5 | 70 мм |
| L1 | 55 мм |
| O (DIN 3771) | M10 |
| C (динамическая грузоподъемность) | 26300 Н |
| C0 (статическая грузоподъемность) | 41800 Н |

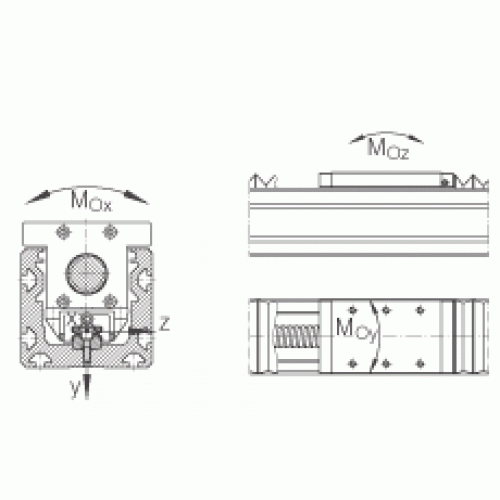

| M0x (статический момент вокруг оси X) | 500 Н·м |
| M0y (статический момент вокруг оси Y) | 1200 Н·м |
| M0z (статический момент вокруг оси Z) | 1100 Н·м |
| H3 | 25 мм |
| d1 | 75 мм |
| L4 | 67 мм |
| d (Внутренний диаметр подшипника) | 19 мм |
| L3 | 39 мм |
| B1 | 80 мм |
| H2 | 124,5 мм |
| ly | 670 cm^4 |
| lz | 384 cm^4 |
| B2 (Размер B2 на диаметре Fw) | 80 мм |
| B3 | 112 мм |
| L6 | 20 мм |
| L5 | 9 мм |
| B4 | 90 мм |
| O1 | M8 |
| mLaw (Масса каретки) | 4,3 кг |
| mtot (Масса:(L tot - 64) x 0,02 + 13,4) | (Ltot - 64) x 0,02 + 13,4 кг |
| do x P | 32 x 5 |
| B (Ширина) | 110 мм |
