- Производитель: INA
- Код Товара: LTS50-Tr32x6-ina
Цена и наличие по запросу
с приводом с трапецеидальной резьбой
Ходовой винт:
Диаметр x шаг
Шарикоподшипники
Шарикоподшипники для линейного перемещения:
KВО..-PP-AS
Для более точного расчета направляющей воспользуйтесь каталогом PF1.
Для справки по нагружению ходового винта с трапецеидальной резьбой обратитесь, пожалуйста, к брошюре
Ходовой винт:
Диаметр x шаг
Шарикоподшипники
Шарикоподшипники для линейного перемещения:
KВО..-PP-AS
Для более точного расчета направляющей воспользуйтесь каталогом PF1.
Для справки по нагружению ходового винта с трапецеидальной резьбой обратитесь, пожалуйста, к брошюре

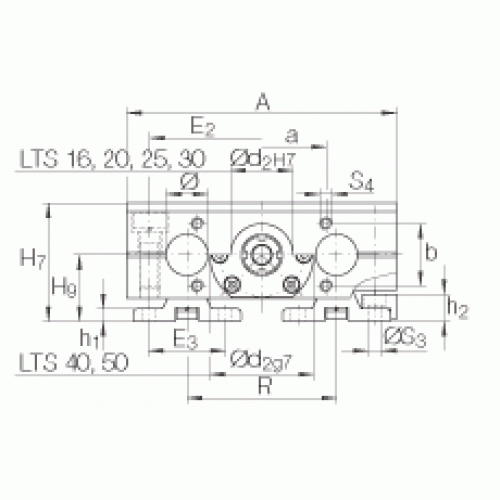

Размеры и характеристики |
|
| H | 55 мм |
| b (Допуск: -0,005 / -0,035) | 62 мм |
| G2 | 56,4 мм |
| H5 | 44 мм |
| h1 (Допуск: +/-0,5) | 9 мм |
| C (динамическая грузоподъемность) | 20000 Н |
| C0 (статическая грузоподъемность) | 27000 Н |
| M0x (статический момент вокруг оси X) | 1120 Н·м |
| M0y (статический момент вокруг оси Y) | 2410 Н·м |
| M0z (статический момент вокруг оси Z) | 1330 Н·м |
| G1 | 50 мм |
| h2 | 21 мм |
| m (Масса) | 17 кг |
| H9 | 60 мм |
| d1 | 16 мм |
| S | 14 мм |
| L4 | 9 мм |
| d2 | 72g7 мм |
| L2 | 46 мм |
| L3 | 23 мм |
| B1 | 30 мм |
| R | 152 мм |
| T1 (Допуск: +/-0,1) | 200 мм |
| a | 62 мм |
| S1 | M16x34 |
| B2 (Размер B2 на диаметре Fw) | 42 мм |
| A | 280 мм |
| H8 | 93 мм |
| mtot (Масса:(L tot - 64) x 0,02 + 13,4) | Ltot x 0,043 + 21,1 кг |
| H7 | 115 мм |
| Ltot | GH x 1,22 + 374 |
| E1 | 250 мм |
| E2 | 240 мм |
| g1 | 40 мм |
| Rx | 180 мм |
| Xmin | GH x 0,111 + 193 |
| NIP (Пресс-масленки) | A3 |
| M | M16 |
| g2 | 10 мм |
| S4 (Резьба:M.. x глубина) | M8x18 |
| Fa max | 5530 Н |
| E3 | 63 мм |
| S3 | 11 мм |
