- Производитель: INA
- Код Товара: LTPG15-185-2005-ina
Цена и наличие по запросу
исполнение из чугуна
Пресс-масленки с обратным конусом
Комплекты линейных направляющих с циркуляцией шариков
Ходовой винт:
Диаметр / шаг
F = фланцевая резьбовая гайка, без предварительного натяга.
FM = фланцевая резьбовая гайка с цилиндрической резьбовой гайкой, в исполнении с предварительным натягом
Подшипники качения
Для более точного расчета направляющей воспользуйтесь каталогом PF1.
Внимание:
Наружные крепежные отверстия с межосевым расстоянием EZ всегда располагаются со стороны фиксированных подшипников
Пресс-масленки с обратным конусом
Комплекты линейных направляющих с циркуляцией шариков
Ходовой винт:
Диаметр / шаг
F = фланцевая резьбовая гайка, без предварительного натяга.
FM = фланцевая резьбовая гайка с цилиндрической резьбовой гайкой, в исполнении с предварительным натягом
Подшипники качения
Для более точного расчета направляющей воспользуйтесь каталогом PF1.
Внимание:
Наружные крепежные отверстия с межосевым расстоянием EZ всегда располагаются со стороны фиксированных подшипников

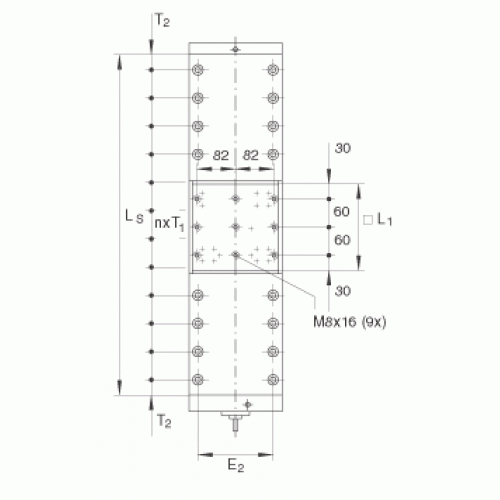

Размеры и характеристики |
|
| H | 75 мм |
| b (Допуск: -0,005 / -0,035) | 33 мм |
| H1 | 34 мм |
| h1 (Допуск: +/-0,5) | 23 мм |
| L1 | 180 мм |
| C (динамическая грузоподъемность) | 17100 Н |
| C0 (статическая грузоподъемность) | 37000 Н |
| M0x (статический момент вокруг оси X) | 2130 Н·м |
| M0y (статический момент вокруг оси Y) | 2170 Н·м |
| M0z (статический момент вокруг оси Z) | 2170 Н·м |
| G1 | 74,5 мм |
| d1 | 11 мм |
| L4 | 8 мм |
| d2 | 60 мм |
| L2 | 42 мм |
| L3 | 23 мм |
| B1 | 25 мм |
| H2 | 40 мм |
| G4 | 14 мм |
| G3 | 6,5 мм |
| R | 116 мм |
| T1 (Допуск: +/-0,1) | 60 мм |
| a | 80 мм |
| B2 (Размер B2 на диаметре Fw) | 35 мм |
| A | 185 мм |
| mtot (Масса:(L tot - 64) x 0,02 + 13,4) | Ltot x 0,046 + 11/ 8 кг |
| Ltot | GH x 1,35 + 273 |
| E2 | 160 мм |
| g1 | 11 мм |
| Rx | 118 мм |
| Xmin | GH x 0,176 + 142 |
| S4 (Резьба:M.. x глубина) | M6x15 |
| g3 | 26 мм |
| S3 | 9 мм |
