- Производитель: INA
- Код Товара: LTE20-Tr16x4-A-ina
Цена и наличие по запросу
с приводом с трапецеидальной резьбой
Шарикоподшипники для линейного перемещения:
KВ..-P
Ходовой винт:
Диаметр x шаг
Шарикоподшипник
Шарикоподшипники для линейного перемещения:
KВ..-P
Ходовой винт:
Диаметр x шаг
Шарикоподшипник

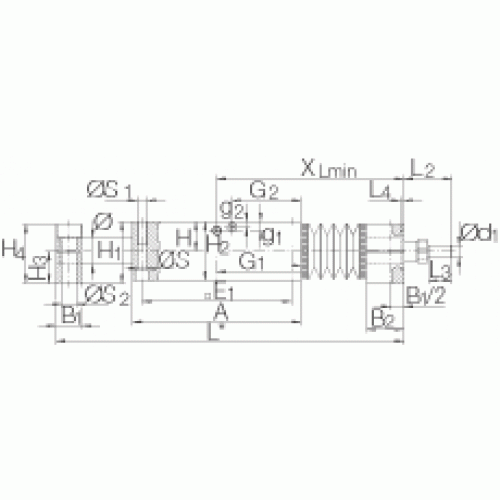

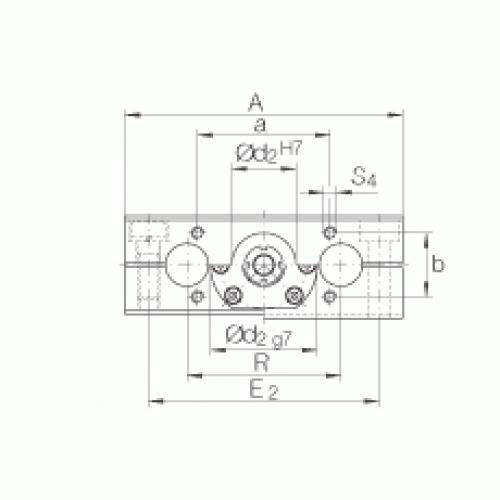

Размеры и характеристики |
|
| H | 23 мм |
| b (Допуск: -0,005 / -0,035) | 30 мм |
| G2 | 53,15 мм |
| H1 | 48 мм |
| H4 | 46 мм |
| C (динамическая грузоподъемность) | 3600 Н |
| C0 (статическая грузоподъемность) | 4900 Н |
| M0x (статический момент вокруг оси X) | 177 Н·м |
| M0y (статический момент вокруг оси Y) | 184 Н·м |
| M0z (статический момент вокруг оси Z) | 184 Н·м |
| G1 | 65 мм |
| m (Масса) | 1,9 кг |
| H3 | 25 мм |
| d1 | 9 мм |
| S | 6,7 мм |
| L4 | 2,8 мм |
| d2 | 30H7 мм |
| L2 | 37 мм |
| L3 | 18 мм |
| B1 | 20 мм |
| H2 | 46 мм |
| R | 72 мм |
| a | 62 мм |
| S1 | M8x18 |
| B2 (Размер B2 на диаметре Fw) | 29 мм |
| A | 130 мм |
| mtot (Масса:(L tot - 64) x 0,02 + 13,4) | Ltot x 0,006 + 3,4 кг |
| Ltot | GH x 1,33 + 199 |
| E1 | 115 мм |
| E2 | 108 мм |
| g1 | 7 мм |
| Rx | 74,6 мм |
| S2 | 11 мм |
| Xmin | GH x 0,167 + 104 |
| NIP (Пресс-масленки) | A1 |
| g2 | 4,2 мм |
| S4 (Резьба:M.. x глубина) | M6x15 |
| Fa max | 2250 Н |
