- Производитель: INA
- Код Товара: LFKL32-SF-ina
Цена и наличие по запросу
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|

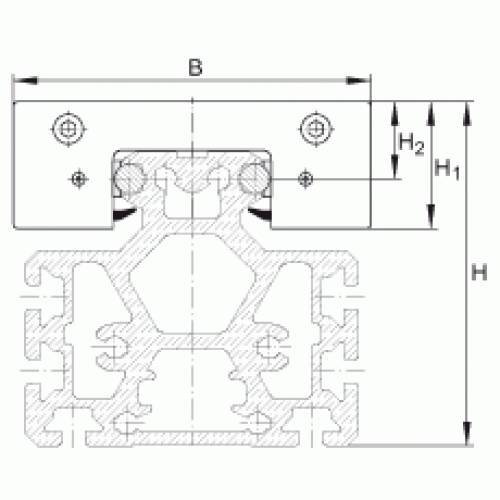

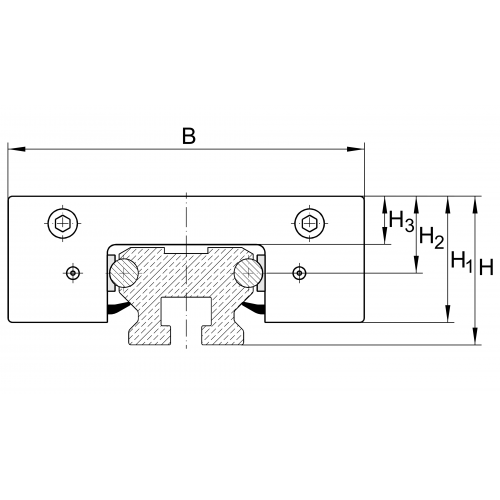

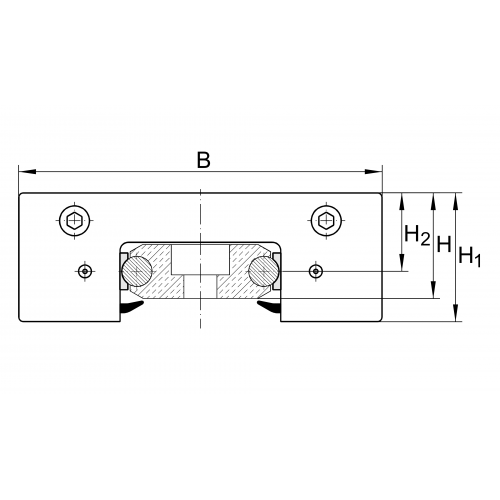

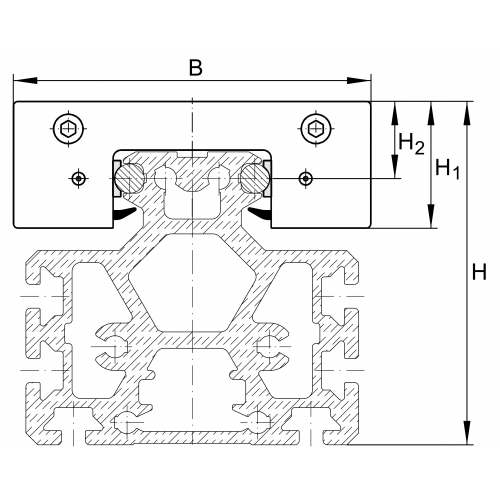

Общая высота каретки и рельса: H = 35,5 мм для LFS, -C, -CE, -CEE, -E, -EE, -N, -NZZ H = 25,5 мм для LFS..-F, -FE H = 81,5 мм для LFS..-M Направляющий рельс LFS..-M может сочетаться только с каретками с регулируемым зазором. При использовании кареток SF и LFKL, пожалуйста, предварительно обратитесь с запросом |
|
|
|
Допуск: +0,3/0 |
|
|
|
|
|
|
|
Допуск: +/-0,2 |
|
|
|
|
|
|
|
|
|
|
|
Допуск: +/-0,2 |
|
|
|
|
|
|
Масса каретки |
|
|
|
действительно для стандартного исполнения. Момент затяжки для цапфы направляющего ролика, центрические цапфы в состоянии поставки затянуты с моментом MA. |
|
|
|
действительно для коррозионностойкого исполнения "RB". Момент затяжки для цапфы направляющего ролика, центрические цапфы в состоянии поставки затянуты с моментом MA. |
|
|
Значения грузоподъемности не относятся к исполнениям "-RB". | |
|
|
|

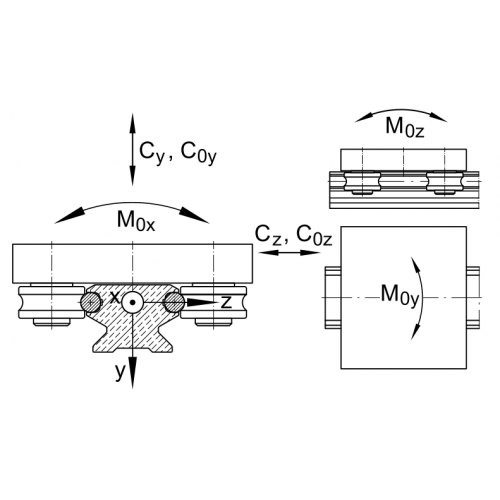

динамическая грузоподъемность в направлении y |
|
|
|
статическая грузоподъемность в направлении y |
|
|
|
динамическая грузоподъемность в направлении z |
|
|
|
статическая грузоподъемность в направлении z |
|
|
|
статический момент вокруг оси X |
|
|
|
статический момент вокруг оси Y |
|
|
|
статический момент вокруг оси Z |
|
|
Обозначение для заказа: - коррозионностойкое исполнение: Каретка: LFCL..-RB Направляющий рельс: LFS..-RB Направляющий ролик: LFR..-2RSR-RB - направляющий рельс без отверстия: LFS..-OL |
|
|
|
применяемый направляющий ролик для валиков диаметром: 6 мм При заказе запасных частей обращайтесь с запросом! |
|
|
|
Расчет грузоподъемности и моментов основывается на применении данного направляющего рельса. |
