- Производитель: INA
- Код Товара: KWVE45-B-N-V1-G3-ina
Цена и наличие по запросу
Класс точности G3 - стандартный
Предварительный натяг каретки V1 - легкий преднатяг
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Базовая сторона |
|
|
|
Маркировка |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
a L и a R зависят от длины рельса. |
|
|
|
a L и a R зависят от длины рельса. |
|
|
|
a L и a R зависят от длины рельса. |
|
|
|
a L и a R зависят от длины рельса. |
|
|
|
Допуск: -0,005/-0,03 |
|
|
|
|
|
|
|
|
|
|
|
для винтов по DIN ISO 4762-12.9 Макс. момент затяжки [MA]: M5 = 5,8 Нм M6 = 10 Нм M8 = 24 Нм M10 = 41 Нм M12 = 83 Нм M14 = 140 Нм Указанные моменты затяжки представляют собой максимальные значения для безопасной передачи усилий при эксплуатации в практически статических условиях без вибрации (S0=1). Мы рекомендуем заказчикам дополнительно уточнять моменты затяжки резьбовых соединений с сопрягаемой конструкцией с учетом сферы использования и условий эксплуатации и, в частности, с учетом требований Директивы VDI 2230, лист 1 (2015) и указаний, приведенных в описании. |
|
|
|
Максимальная допустимая глубина вворачивания смазочных ниппелей. |
|
|
|
Максимальная допустимая глубина вворачивания смазочных ниппелей. |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
для винтов по DIN ISO 4762-12.9 Макс. момент затяжки [MA]: M4 = 5 Нм M5 = 10 Нм M6 = 17 Нм M8 = 24 Нм M10 = 83 Нм M12 = 140 Нм M14 = 220 Нм Указанные моменты затяжки представляют собой максимальные значения для безопасной передачи усилий при эксплуатации в практически статических условиях без вибрации (S0=1). Мы рекомендуем заказчикам дополнительно уточнять моменты затяжки резьбовых соединений с сопрягаемой конструкцией с учетом сферы использования и условий эксплуатации и, в частности, с учетом требований Директивы VDI 2230, лист 1 (2015) и указаний, приведенных в описании. |
|
|
|
для винтов по DIN ISO 4762-12.9 Макс. момент затяжки [MA]: M4 = 5 Нм M5 = 10 Нм M6 = 17 Нм M8 = 24 Нм M10 = 83 Нм M12 = 140 Нм M14 = 220 Нм Указанные моменты затяжки представляют собой максимальные значения для безопасной передачи усилий при эксплуатации в практически статических условиях без вибрации (S0=1). Мы рекомендуем заказчикам дополнительно уточнять моменты затяжки резьбовых соединений с сопрягаемой конструкцией с учетом сферы использования и условий эксплуатации и, в частности, с учетом требований Директивы VDI 2230, лист 1 (2015) и указаний, приведенных в описании. |
|
|
|
для винтов по DIN 7984-8.8 Макс. момент затяжки [MA]: M4 = 2 Нм M5 = 4 Нм M6 = 8 Нм M8 = 12 Нм Указанные моменты затяжки представляют собой максимальные значения для безопасной передачи усилий при эксплуатации в практически статических условиях без вибрации (S0=1). Мы рекомендуем заказчикам дополнительно уточнять моменты затяжки резьбовых соединений с сопрягаемой конструкцией с учетом сферы использования и условий эксплуатации и, в частности, с учетом требований Директивы VDI 2230, лист 1 (2015) и указаний, приведенных в описании. |
|
|
|
|
|
|
|
|
|
|
|
Максимальная длина цельных направляющих рельсов. Перечень допустимых фрагментов рельсов см. в «Технических основах» |
|
|
|
|
|
|
|
|
|
|
Масса каретки направляющей |
|
|
|
Масса направляющего рельса |
|
|
|
динамическая грузоподъемность |
|
|
|
статическая грузоподъемность |
|
|
Расчет допустимой нагрузки согласно ISO 14728-1. Возможно повышение динамической нагрузки на основе практического опыта. Устройство способно выдерживать максимальную допустимую нагрузку только в том случае, если используется вся длина резьбы и сопрягаемая конструкция имеет соответствующие размеры. |
|
|
|
|
статический момент вокруг оси X |
|
|
|
статический момент вокруг оси Y |
|
|
|
статический момент вокруг оси Z |
|
|
Смазочные ниппели прилагаются несмонтированными: S04 в серии KUVE20-B S05 в сериях с KUVE25-B по KUVE55-B S16 в серии KUVE15-B |

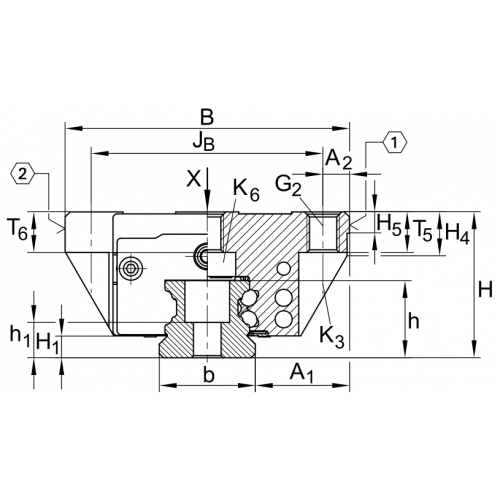

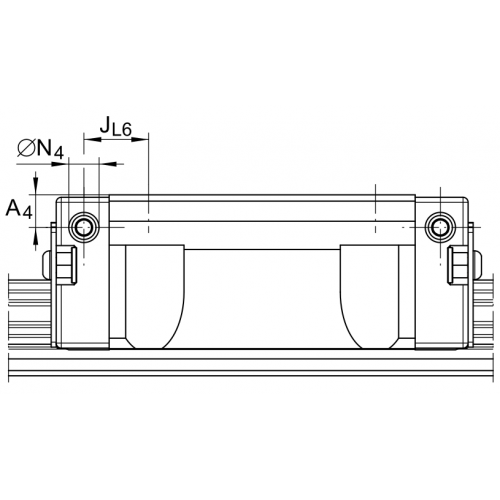

Размеры и характеристики |
|
| mW | 2,72 кг |
| C0 | 141000 Н |
| M0x | 3610 Н·м |
| M0y | 2485 Н·м |
| M0z | 2485 Н·м |
| mS | 9,2 кг/м |
| M (вес) | Каретки |
| H | 52 мм |
| L | 140,6 мм |
| A1 | 37,5 мм |
| A3 | 8,5 мм |
| aL max | 94 мм |
| aL min | 20 мм |
| aR max | 94 мм |
| aR min | 20 мм |
| b (Допуск: -0,005 / -0,035) | 45 мм |
| G2 | M12 |
| H1 | 15,7 мм |
| H4 | 17,2 мм |
| H5 | 9,25 мм |
| h | 34,2 мм |
| h1 (Допуск: +/-0,5) | 16,2 мм |
| JB | 100 мм |
| JL | 80 мм |
| JLZ | 60 мм |
| jL | 105 мм |
| K1 | M12 |
| K3 | M10 |
| K6 | M10 |
| L1 | 102,5 мм |
| LS | 2,2 мм |
| lmax | 5835 мм |
| N3 | 5,5 мм |
| T5 | 15 мм |
| T6 | 11 мм |
| mW (Масса каретки направляющей) | 2,72 кг |
| mS (Масса направляющего рельса) | 9,2 кг/м |
| C (динамическая грузоподъемность) | 69000 Н |
| C0 (статическая грузоподъемность) | 141000 Н |
| M0x (статический момент вокруг оси X) | 3610 Н·м |
| M0y (статический момент вокруг оси Y) | 2485 Н·м |
| M0z (статический момент вокруг оси Z) | 2485 Н·м |
| A4 | 8,5 мм |
| JL6 | 19,25 мм |
| N4 | 5,5 мм |
| d1 | 13,4 мм |
| A2 | 10 мм |
| S | 0,8 мм |
| jB | 100 мм |
| W6 (Размер под ключ) | 6 мм |
| h4 | 17,2 мм |
| d2 | 10,6 мм |
| l1 | 102,5 мм |
| l | 140,6 мм |
| Тип | Каретки |
| a2 | 10 мм |
| t6 | 11 мм |
| h5 | 9,25 мм |
| s | 0,8 мм |
| a1 | 37,5 мм |
| a3 | 8,5 мм |
| g2 | M12 |
| g3 | 7 мм |
| g4 | 7 мм |
| c | 69000 Н |
| w6 | 6 мм |
| B (Ширина) | 45 мм |
