- Производитель: INA
- Код Товара: KWVE15-W-ina
Цена и наличие по запросу
|
|
|
|
|
|
|
|
|
|
|
|
|
|

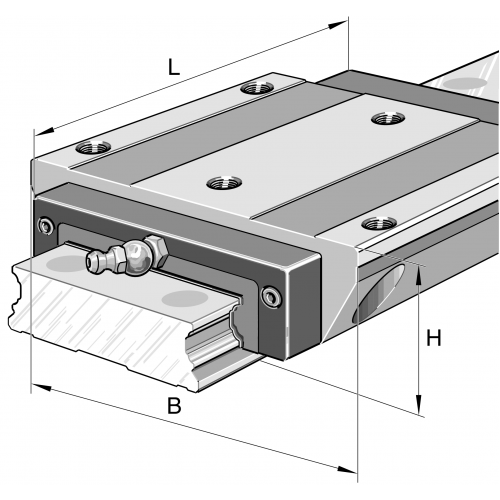

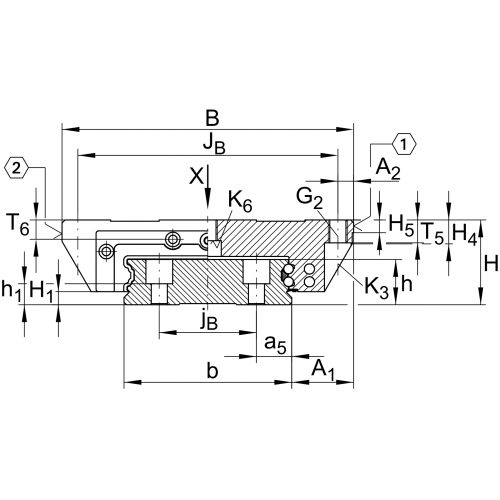

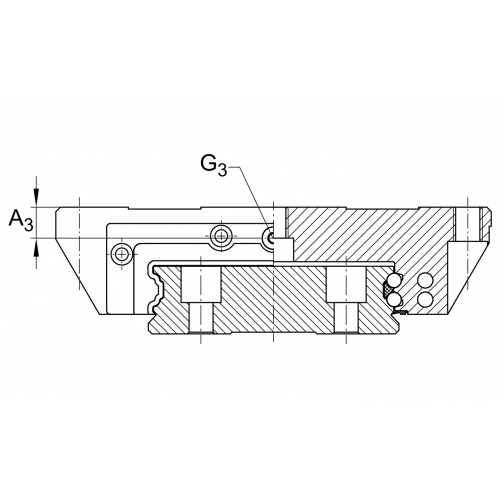

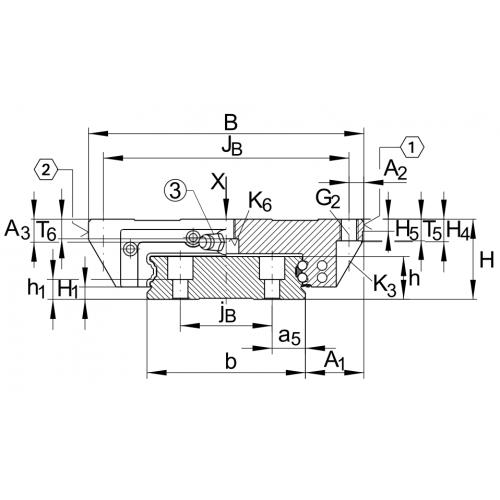

Базовая сторона |
|
|
|
Маркировка |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|

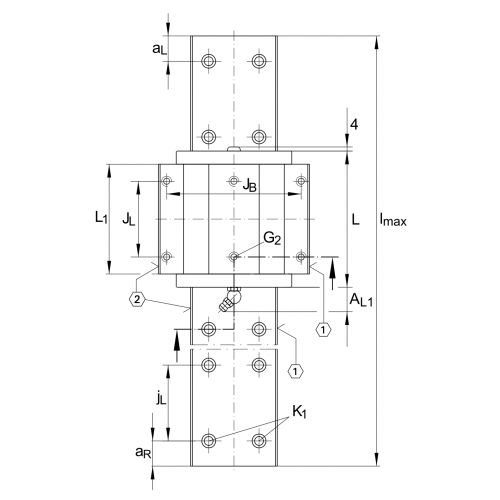

aL и aR зависят от длины рельса |
|
|
|
aL и aR зависят от длины рельса |
|
|
|
aL и aR зависят от длины рельса |
|
|
|
aL и aR зависят от длины рельса |
|
|
|
|
|
|
|
|
|
|
|
для винтов по DIN ISO 4762-12.9 Макс. момент затяжки [MA]: M5 = 5,8 Нм M6 = 10 Нм M8 = 41 Нм M10 = 41 Нм Указанные моменты затяжки представляют собой максимальные значения для безопасной передачи усилий при эксплуатации в практически статических условиях без вибрации (S0=1). Мы рекомендуем заказчикам дополнительно уточнять моменты затяжки резьбовых соединений с сопрягаемой конструкцией с учетом сферы использования и условий эксплуатации и, в частности, с учетом требований Директивы VDI 2230, лист 1 (2015) и указаний, приведенных в описании. |
|
|
|
Максимальная допустимая глубина вворачивания смазочных ниппелей: 4 мм |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
для винтов по DIN ISO 4762-12.9 Макс. момент затяжки [MA]: M4 = 5 Нм M5 = 10 Нм M6 = 17 Нм M8 = 41 Нм M10 = 83 Нм M12 = 140 Нм M14 = 220 Нм Указанные моменты затяжки представляют собой максимальные значения для безопасной передачи усилий при эксплуатации в практически статических условиях без вибрации (S0=1). Мы рекомендуем заказчикам дополнительно уточнять моменты затяжки резьбовых соединений с сопрягаемой конструкцией с учетом сферы использования и условий эксплуатации и, в частности, с учетом требований Директивы VDI 2230, лист 1 (2015) и указаний, приведенных в описании. |
|
|
|
для винтов по DIN ISO 4762-12.9 Макс. момент затяжки [MA]: M4 = 5 Нм M5 = 10 Нм M6 = 17 Нм M8 = 41 Нм M10 = 83 Нм M12 = 140 Нм M14 = 220 Нм Указанные моменты затяжки представляют собой максимальные значения для безопасной передачи усилий при эксплуатации в практически статических условиях без вибрации (S0=1). Мы рекомендуем заказчикам дополнительно уточнять моменты затяжки резьбовых соединений с сопрягаемой конструкцией с учетом сферы использования и условий эксплуатации и, в частности, с учетом требований Директивы VDI 2230, лист 1 (2015) и указаний, приведенных в описании. |
|
|
|
для винтов по DIN 7984-8.8 Макс. момент затяжки [MA]: M4 = 2 Нм M5 = 4 Нм M6 = 8 Нм M8 = 12 Нм Указанные моменты затяжки представляют собой максимальные значения для безопасной передачи усилий при эксплуатации в практически статических условиях без вибрации (S0=1). Мы рекомендуем заказчикам дополнительно уточнять моменты затяжки резьбовых соединений с сопрягаемой конструкцией с учетом сферы использования и условий эксплуатации и, в частности, с учетом требований Директивы VDI 2230, лист 1 (2015) и указаний, приведенных в описании. |
|
|
|
|
|
|
|
Максимальная длина цельных направляющих рельсов. Перечень допустимых фрагментов рельсов см. в «Технических основах» |
|
|
|
|
|
|
|
при закреплении сверху: макс. глубина вворачивания для центральных резьбовых отверстий T6 + 2,5 мм |
|
|
|
Масса каретки направляющей |
|
|
|
Масса направляющего рельса |
|
|
Расчет допустимой нагрузки согласно DIN 14286-1. Возможно повышение динамической нагрузки на основе практического опыта. Устройство способно выдерживать максимальную допустимую нагрузку только в том случае, если используется вся длина резьбы и сопрягаемая конструкция имеет соответствующие размеры. |
|
|
|
|

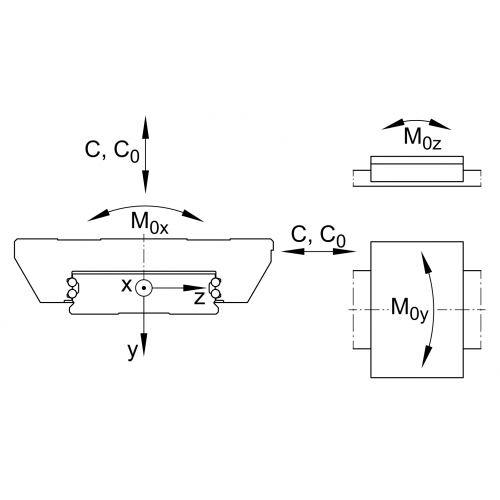

динамическая грузоподъемность |
|
|
|
статическая грузоподъемность |
|
|
|
статический момент вокруг оси X |
|
|
|
статический момент вокруг оси Y |
|
|
|
статический момент вокруг оси Z |
|
|
Смазочные ниппели прилагаются несмонтированными. |
