- Производитель: INA
- Код Товара: M4525_ohne_Zahnstange-ina
Цена и наличие по запросу
|
|
|
|
|
|
|
Допуск: 0/-0,2 |
|
|
|
Направляющие рельсы с длиной более указанной максимальной поставляются составными. Для составных направляющих рельсов общую длину следует указывать при заказе. |
|
|
|
отверстия для скребка, концевого упора |
|
|
|
тип отверстия 15 |
|
|
|
тип отверстия 10 |
|
|
|
Маркировка |
|
|
|
тип отверстия 03 |
|
|
|
|
|
|
|
|
|
|
|

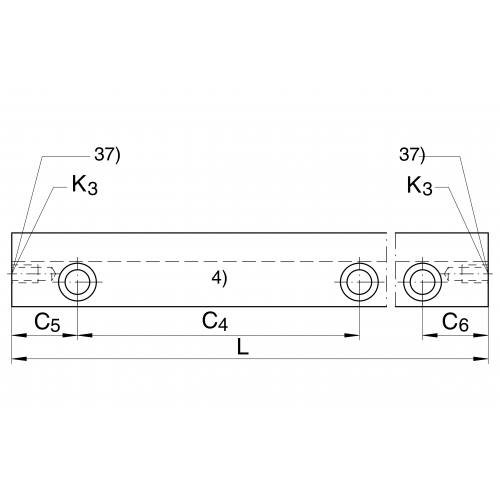

MV3015; для L=100...109 мм C4=35 мм (3 отверстия). Прочие величины: для L < C4 + C5 min + C6 min C4 = 50 мм. |
|
|
|
C5 и C6 зависят от длины рельса и одинаковы на обоих его концах. C5 и C6 = (L - сумма C4) / 2 ; Значения C5 и C6 ниже минимальных (C5 min и C6 min) не допускаются. |
|
|
|
C5 и C6 зависят от длины рельса и одинаковы на обоих его концах. C5 и C6 = (L - сумма C4) / 2 ; Значения C5 и C6 ниже минимальных (C5 min и C6 min) не допускаются. |
|
|
|
|
|
|
|
для винтов по DIN 912-8.8 |
|
|
|
|
|
|
|

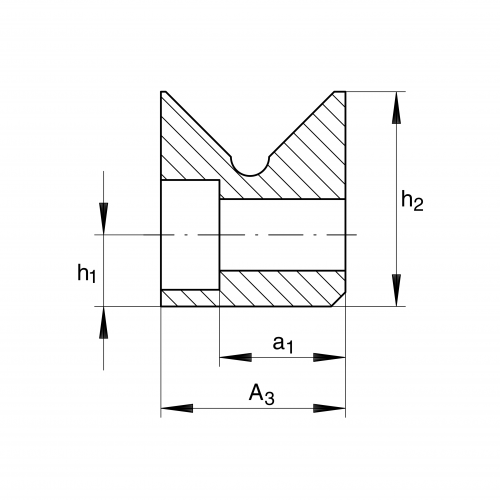

Размеры и характеристики |
|
| M (вес) | Направляющие с игольчатыми роликами с плоским угловым сепаратором |
| H1 | 7,5 мм |
| K1 | M6 |
| K3 | M6 |
| lmax | 1000 мм |
| h2 | 22,5 мм |
| Тип | Направляющие с игольчатыми роликами с плоским угловым сепаратором |
| a1 | 18,2 мм |
| a3 | 25 мм |
| C4 | 80 мм |
| C5 min | 20 мм |
| C6 min | 20 мм |
| amin | 1,3 x 45° |
| tmin | 15 мм |
